5.1 程序库与版本

5.1.1 适用范围

本节规定加工程序在本系统中的组织方式、版本状态的流转规则，以及版本内容的比对与取出方法。适用于编程员、审批员与管理员。

5.1.2 对象层次

本系统按程序库、程序、版本三层组织加工程序，层次关系见图 5-1。

程序库（审批策略的施加单位）
  └── 程序（零件号 + 工序，构成人员识别的身份）
        └── 版本（不可变内容 + 线性版本号）

图 5-1　程序库、程序、版本的层次关系

各层的职责如下：

a) 程序库规定其下程序所需的审批人数、能否自审自批、是否自动放行；

b) 程序规定身份信息，包括名称、零件号、工序、适用机型与说明；

c) 版本承载内容。版本内容在上传后不可更改，可变更的仅为其状态。

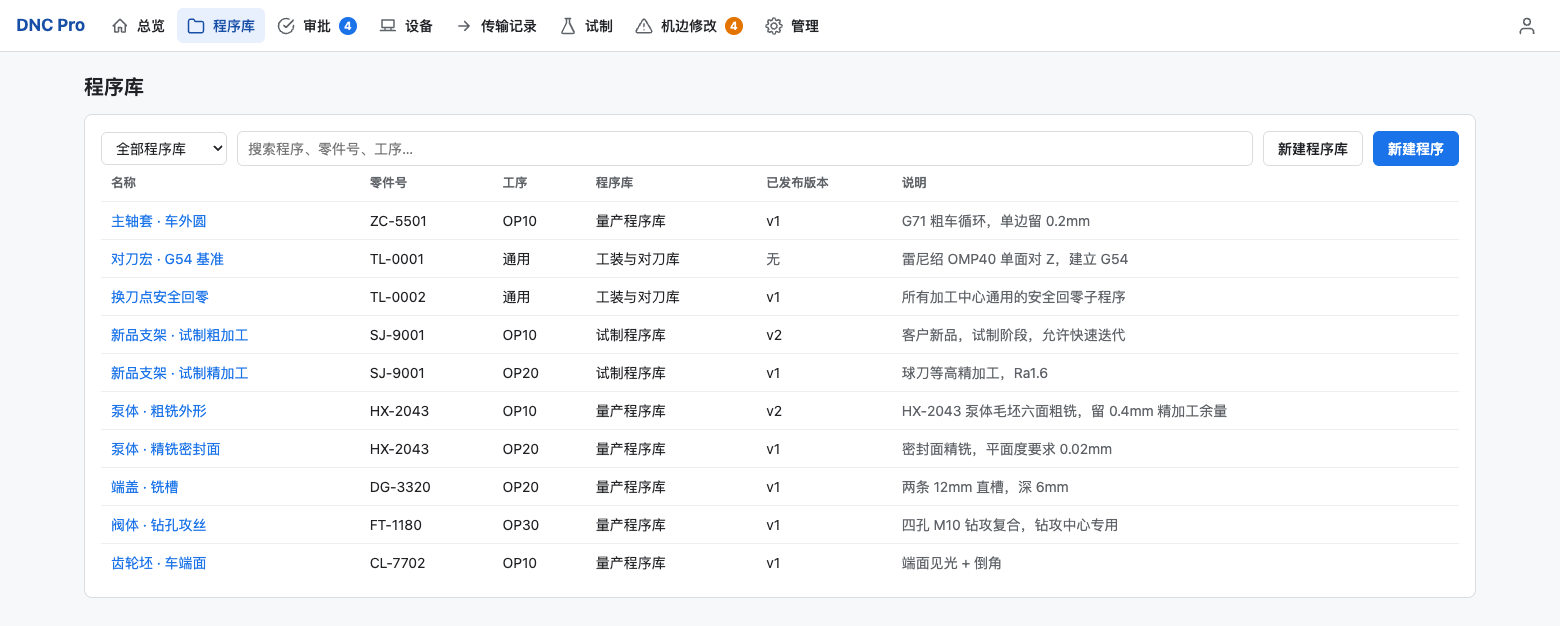

程序库

图 5-2　程序库页面

程序库页面支持按程序库筛选，按名称、零件号、工序检索。「已发布版本」列显示当前执行下发时将发出的版本号。

5.1.3 版本状态

版本状态的流转按图 5-3 的规定执行，各状态的允许操作按表 5-3 的规定。

   上传 ────► 草稿 ──提交审批──► 待审批 ──批准──► 已发布
                ▲                  │                │
                └──────驳回────────┘             废弃│
                                                     ▼
                                                   废弃

图 5-3　版本状态转换

表 5-3　版本状态与允许操作

状态	允许的操作	限制
草稿	提交审批、废弃	不允许下发
待审批	由审批人批准或驳回	作者可查阅，不得自行改为已发布
已发布	下发至机台	同一程序可同时存在多个已发布版本，下发时须指定版本号
废弃	查阅历史	不出现在可下发列表中

程序整体亦可废弃，用于该程序退役的情形。废弃的程序默认不在列表中显示。

5.1.4 版本来源

版本行的「来源」标签标明该版本的产生方式，是追溯的关键依据，取值按表 5-4 的规定。

表 5-4　版本来源

来源	产生方式
上传	由人员从 CAM 系统或编辑器上传
机边捕获	滚动镜像发现受管文件在机床侧被改动后自动捕获（见 5.6）
采纳	机床上原本未受管的文件被采纳进程序库时建立的基线（见 5.6）

程序详情

图 5-4　程序详情页面的版本列表

5.1.5 内容去重与内容哈希

版本内容按 SHA-256 值寻址存储，内容完全一致的版本在底层仅存储一份。滚动镜像每日为全部机台产生的快照中绝大多数为重复内容，因此不显著增加存储占用。

版本详情中的内容哈希是排查内容一致性问题的判定依据，可与传输记录中的「转换后哈希」与「回读哈希」逐一对照。

5.1.6 版本比对

操作步骤：

a) 在版本表最右侧的「对比」列勾选任意两个版本；

b) 界面给出并排差异视图，删除行标红，新增行标绿；

c) 审批评审弹窗默认展示待审批版本与其上一版本的差异。

差异比对

图 5-5　版本差异比对视图

5.1.7 变体分组

零件号与工序相同、但因机床控制系统不同而分别编制的多个程序（例如 FANUC 版与西门子版），由本系统以 零件号::工序 作为变体分组键在界面上归组显示。

5.1.8 内容下载与外流记录

版本行的「下载」按钮取出该版本的原始内容。

每一次正文查看或下载均写入一条 version.view 审计记录，记录操作人、时间、来源 IP 与版本号。该记录用于回答程序内容的流向问题，不构成对查看行为的限制。审计查询方法见 5.9。

5.1.9 权限要求

表 5-5　程序库相关权限

操作	所需权限	具备该权限的角色
查阅程序列表与元数据	`programs.read`	编程员、审批员、只读、管理员
查阅正文、下载内容	`programs.content.view`	编程员、审批员、管理员
仅查阅已发布版本	`programs.read.released`	操作工及以上
新建程序、上传版本、废弃	`programs.write`	编程员、管理员
提交审批	`versions.submit`	编程员、管理员

上述权限可按程序库范围授予，例如仅在试制程序库内授予编程员权限。角色与权限的完整定义见 6.1。
