5.8 机边操作台

5.8.1 适用范围

本节规定机边操作台的使用方法。适用于操作工。

机边操作台运行于车间工位的触摸屏或平板设备，访问地址为 http://<主机>:8030/shopfloor/。

其设计约束为：

a) 仅显示当前用户授权范围内的机台；

b) 仅显示该机台应当运行的程序；

c) 以状态标识直接给出机床上的内容是否为最新受控版本。

5.8.2 登录

操作步骤：使用操作工本人的账号登录。

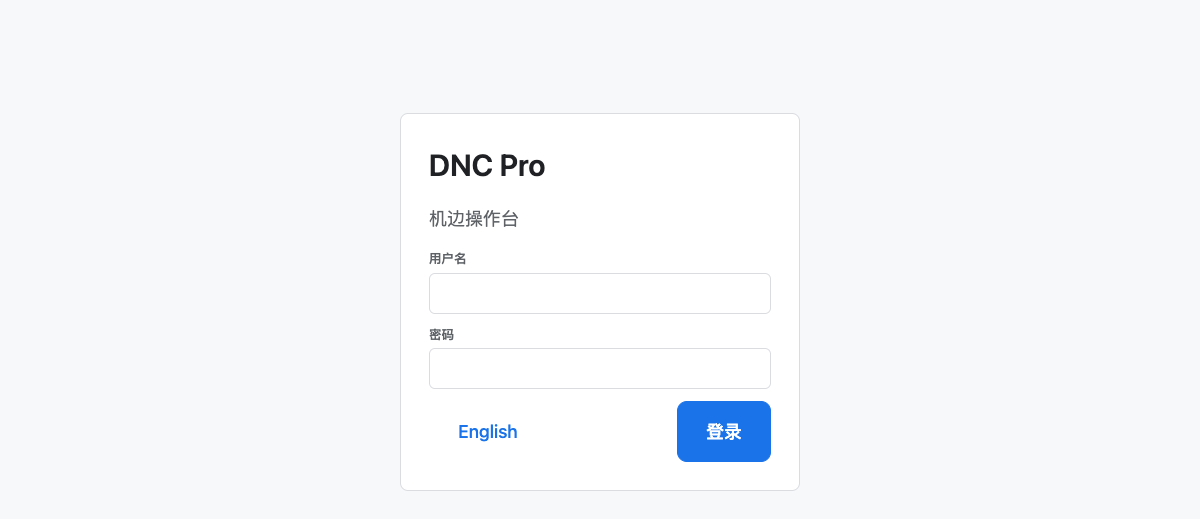

图 5-21　机边操作台登录界面

注意

一台触摸屏可供整个班组共用，但每人应使用本人账号登录。审计记录须可追溯至具体人员。

5.8.3 机台列表

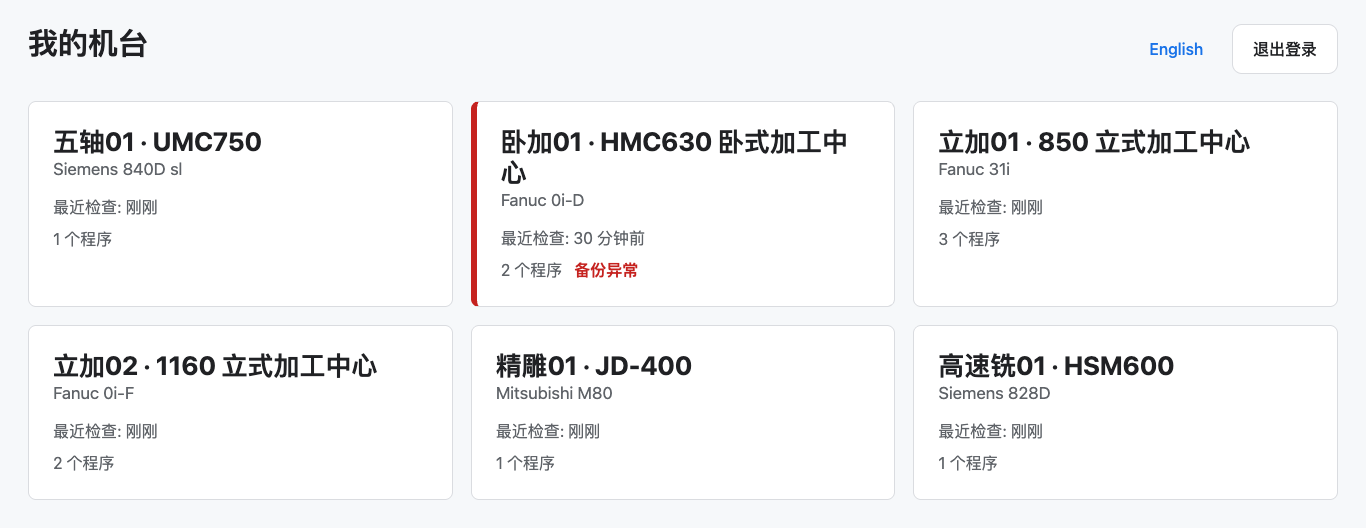

图 5-22　机边操作台的机台列表

列表仅显示当前用户授权机组内的机台。图 5-22 中该用户的授权范围为「加工中心组」， 故仅显示该组的 6 台机台。

每张卡片给出机床名称、控制系统型号、最近检查时间与程序数量。 存在镜像异常的机台显示「备份异常」标记，处理方法见 5.6。

5.8.4 机台页面

图 5-23　机边操作台的机台页面

每个程序对应一张卡片，给出程序名、零件号与工序、机床上的文件名、当前受控版本号， 以及「发送到机床」按钮。单击该按钮后需再次确认。

程序状态标识及其处理要求按表 5-24 的规定。

表 5-24　机边操作台的程序状态

状态标识	含义	应采取的操作
机床上已是最新版本	机床内容与受控版本一致	可开始加工
机床上不是最新版本	机床上为旧版本	执行「发送到机床」
尚未发送到此机床	该机台尚无此程序	执行「发送到机床」
机床上的程序被改过，等待编程员处理	存在待处置的机边修改（见 5.7）	联系工艺人员，不得自行覆盖
无已发布版本	该程序尚无可用的已发布版本	联系工艺人员

页面顶部另给出两项整机提示：最近检查时间，以及「N 个文件状态异常，请联系编程员」 （对应回滚失败等情形，见 5.4）。

警告

「发送到机床」执行一次标准的事务式下发，与控制台上的下发为同一条管线， 同样执行快照、回读与校验。执行前应确认机床未处于加工状态，见 5.4。

5.8.5 立即检查

页面顶部的「我改了程序，立即检查」按钮将该机台插入滚动镜像队列最前端。

在机床上完成参数调整后应主动执行本操作。改动将在数秒内被捕获为机边修改记录， 进入工程师的处置队列，见 5.7。未执行本操作时，改动须等待下一轮镜像扫描 才被检出，其间存在被下发覆盖的可能。

说明

本操作宜在班前会上向操作人员说明：在机床上调整的参数经此按钮上报后， 工艺人员可查阅并可能将其采纳为正式版本。

5.8.6 操作工的权限边界

表 5-25　操作工的权限边界

操作项	允许	说明
查阅授权机组内的机台	✓	其他机组的机台不可见
查阅已发布版本	✓	草稿与待审批版本不可见
下发已发布版本	✓	—
请求立即检查	✓	—
下发试制版本	✗	属工艺决策，见 5.5
处置机边修改	✗	属工艺决策，见 5.7
查看、下载程序正文	✗	操作工不具备 programs.content.view

操作工可将正确的程序下发至机床，但不能取出程序内容。 角色与权限的完整定义见 6.1。

5.8.7 语言切换

界面右上角可在简体中文与 English 之间切换，所选语言记录在本台设备上， 无需为外籍或跨厂调机人员另行配置。

5.8.8 使用环境要求

a) 触摸屏宜使用 Chrome 或 Edge 的全屏模式（kiosk mode），主页设为 /shopfloor/；

b) 每名操作人员应使用本人账号登录；

c) 屏幕分辨率不低于 1280×800。界面自适应，低于该分辨率仍可使用，但信息密度下降。
