1.1 编写目的

本说明书规定 DNC Pro 数控程序管理系统的接入配置方法、操作方法、参考资料与故障处置措施， 作为该系统的随机技术文件使用。

1.2 适用读者

本说明书适用于使用单位的系统管理员、工艺工程师、工艺主管、设备管理人员与 数控机床操作人员。各岗位对应的条款索引见 5 章导言。

1.3 文档约定

章节编号。 正文按第 1 章至第 7 章编号，条款采用 章.节.条 三级编号，例如 5.4.3。 「安全与注意事项」与「修订记录」为不编号的前置章与后置章。

图表编号。 图与表按章编号，格式为 图 章-序号、表 章-序号，例如图 5-4、表 5-13。 图题置于图下方，表题置于表上方。交叉引用采用「见图 5-4」「见表 5-13」「见 5.4.3」的形式。

提示分级。 全书使用警告、注意、说明三级提示，其含义与使用场合见 安全与注意事项。

术语。 全书术语以 6.5 术语表为准。同一概念只使用一种称谓， 规范用词与不推荐用词的对照见表 6-17。

界面元素。 界面上的按钮、菜单、字段名以「」标注，例如单击「下发」。 命令、路径、请求头、权限码等以等宽字体标注，例如 deployments.send.released。

1.4 系统简介

DNC Pro 是运行于使用单位车间局域网内的 CNC 加工程序管理系统。它架设于一台或多台 彼络物联网关之上，将零件、工序、程序版本与机床上 实际内容之间的对应关系，由人工记忆与共享文件夹转为可查询、可审批、可追溯的系统记录。

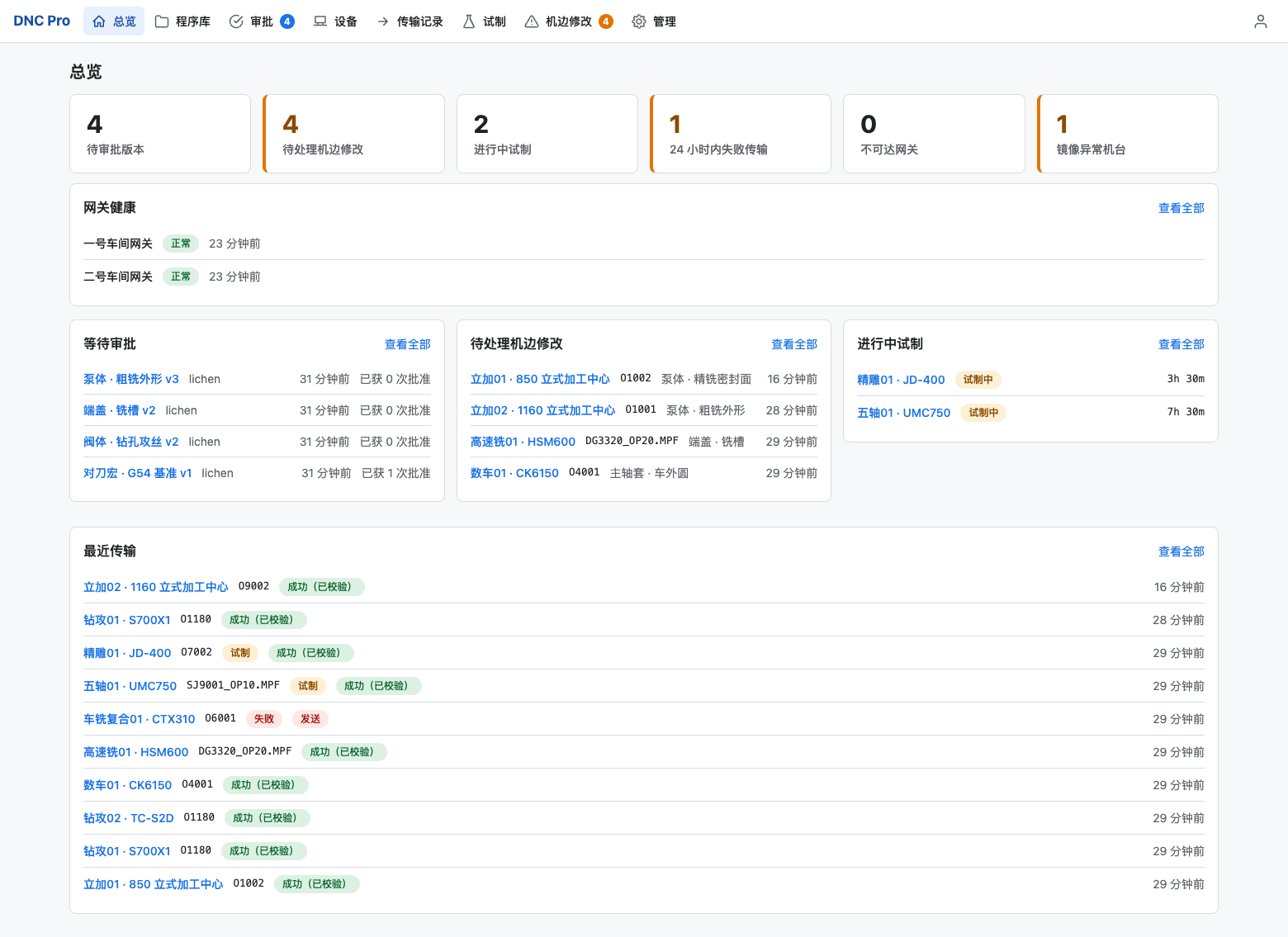

图 1-1　管理控制台总览页面

总览页集中显示当班需关注的项目：待审批版本、机边修改、进行中的试制、失败传输与网关健康状态。

1.5 功能构成

本系统的功能按表 1-1 的规定构成六条主线。

表 1-1　功能构成

功能	说明	条款
程序库与版本	程序按版本管理，经「草稿 → 待审批 → 已发布 → 废弃」流转；内容按哈希去重，任意两版可并排比对	5.1
事务式下发	预检 → 快照 → 删除 → 发送 → 回读 → 校验；任一阶段失败自动回滚快照。仅在回读内容与发送内容一致时判定为成功	5.4
试制	显式的限时操作，全部界面带徽标；到期后由人员决定转正或撤回，系统不自动改动机床	5.5
滚动镜像	全天候备份每台机床上的每个文件；机边修改被自动捕获为待处置版本，系统不自动还原	5.6
角色与权限	五个固定角色（管理员、编程员、审批员、操作工、只读）× 授权范围（机组、程序库）；本地账号可完全离网，亦可对接 OIDC 单点登录	6.1
审计	只增不改的哈希链日志，记录每一次状态变更与每一次程序内容外流，支持查询、CSV 导出与链完整性校验	5.9

1.6 界面构成

本系统提供两个前端，二者均为同一套 REST API 的客户端，不存在未公开接口。 界面构成按表 1-2 的规定。

表 1-2　界面构成

界面	访问地址	使用人员	主要内容
管理控制台	http://<主机>:8030/	工艺、质量、设备管理人员	程序库、审批、设备、传输记录、试制、机边修改、系统管理
机边操作台	http://<主机>:8030/shopfloor/	车间工位操作人员	授权范围内的机台及其应运行的程序

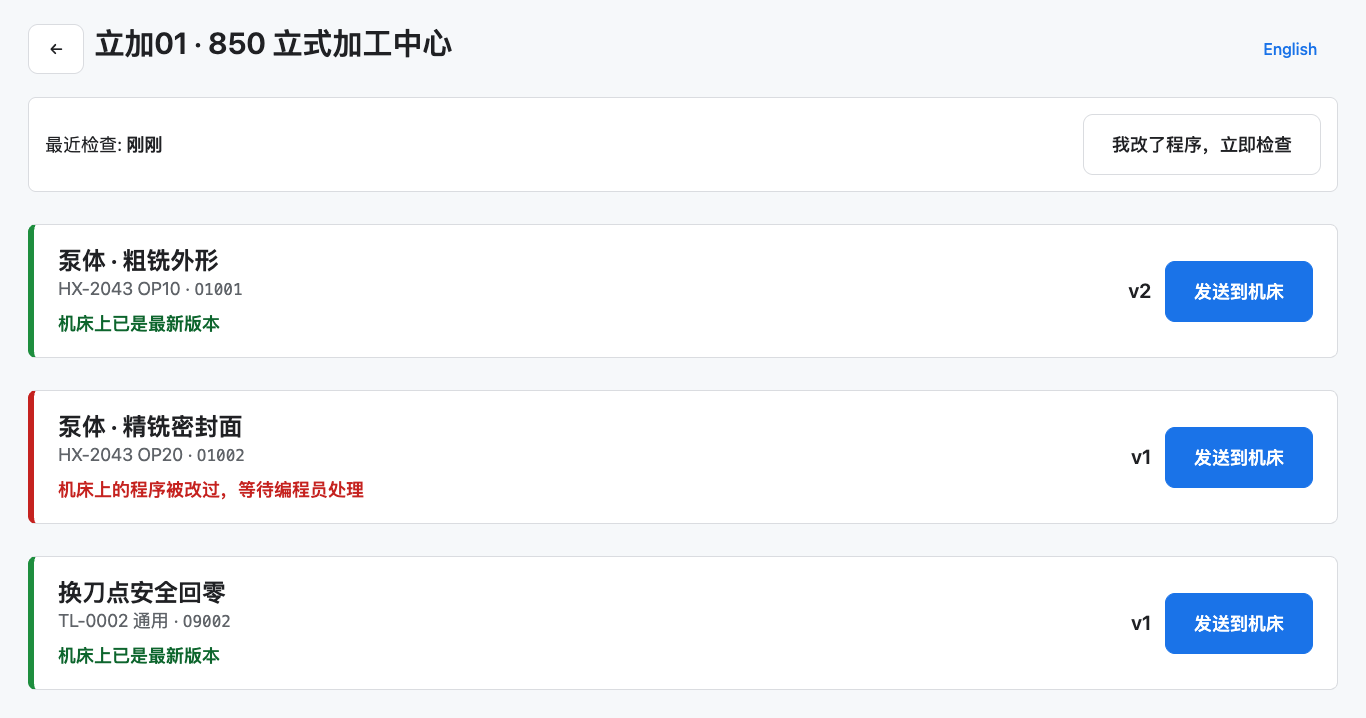

图 1-2　机边操作台的机台页面

机边操作台仅显示当前操作工授权范围内的机台，以及该机台应当运行的程序， 详见 5.8。

1.7 不适用范围

本系统不提供下列功能，相关需求应由其他系统承担：

a) 不采集加工数据。 产量、OEE、报警与刀具寿命由彼络物联网关及上层系统负责， 本系统仅管理加工程序；

b) 不代替人员决策。 到期的试制不会被自动撤回，机床上被修改的程序不会被自动覆盖， 二者均停留在界面上等待人工处置；

c) 不提供云端服务。 全套系统运行于使用单位的局域网内，全部数据存储于使用单位 自有服务器，可在完全断网条件下运行。

完整的责任边界见安全与注意事项。

1.8 关于本说明书中的截图

本说明书的全部截图取自一套演示数据集，其构成为：两台车间网关、10 台不同控制系统的机床、 三个程序库、六名不同角色的人员，以及一批已执行完成的下发、试制与机边修改记录。

截图中的零件号、程序名与人员姓名均为示例值，与任何实际客户无关。 演示数据集的复现方法见 4 章导言。
